卫浴五金生产线升级改造，不锈钢地漏拉伸成型液压机落地投产

随着家装与工程给排水市场需求持续增长，卫浴五金产品的品质要求不断提升。不锈钢地漏作为建筑排水系统的基础构件，长期接触潮湿、腐蚀性介质，壳体成型质量直接决定产品使用寿命。传统老旧冲压设备在不锈钢薄板深拉伸作业中，容易出现板材起皱、侧壁拉裂、壁厚不均匀等问题，成品返修率高，难以满足大批量稳定生产的订单需求。为改善产品品质、提升车间产能，这家卫浴五金制造企业启动冲压生产线升级项目，完成设备安装调试与试样验证后，不锈钢地漏拉伸成型液压机正式投入批量生产。

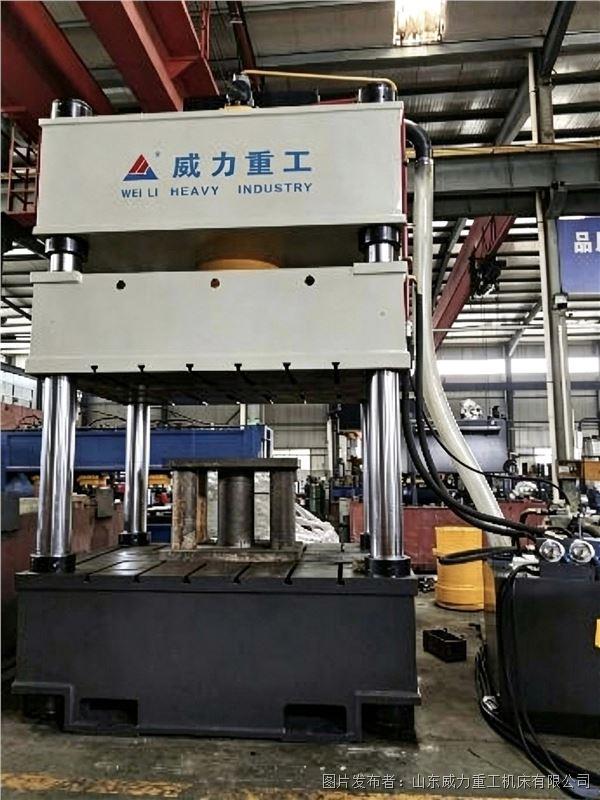

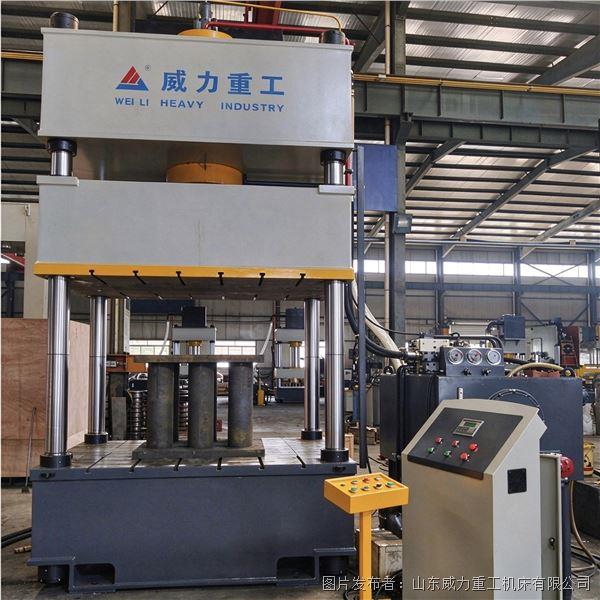

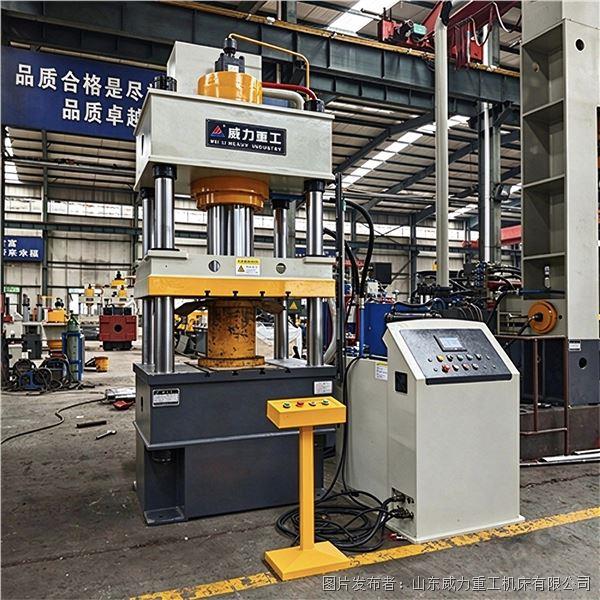

不锈钢板材本身变形抗力大，在深拉伸成型过程中，毛坯边缘材料流动很难均匀控制，一旦压边力不稳定，极易产生褶皱或者拉破。想要稳定生产不锈钢地漏壳体，不仅需要设备具备充足的压力储备，对机身刚性、导向精度、压边系统都有着严格要求。本次投产的不锈钢地漏拉伸成型液压机采用三梁四柱重型焊接机身，上横梁、滑块与工作台采用加厚钢板焊接，焊后进行振动时效处理，消除焊接产生的内部残余应力，长期反复重载拉伸工况下，机架不易发生形变，抗偏载性能可靠。设备立柱选用调质锻钢，表面经过精磨与硬铬电镀处理，搭配加长耐磨导向套，保障滑块垂直运行精度，模具合模受力均匀，减少地漏壳体拉伸过程中的偏壁缺陷。

设备搭载独立液压垫压边机构，压边压力可单独无级调节，在薄板拉伸阶段均匀压紧板材毛坯边缘，控制金属材料流动速度，从工艺层面降低不锈钢薄板起皱、拉裂的概率。液压系统采用集成插装阀组，油路响应平稳，可实现多段动作自动循环，依次完成快速下行、低速拉伸、稳压保压、滑块回程。低速拉伸工序可以控制下压速度，让不锈钢板材缓慢、平稳地在模具型腔内部成型，避免瞬时冲击损伤工件与模具；保压定型环节持续维持设定压力，释放板材内应力，减少工件成型回弹，保证地漏壳体尺寸稳定，一致性更高。

整机配备 PLC 数控操作系统，操作人员可在触控面板设置拉伸压力、滑块行程、保压时长、压边力等全套工艺参数，不同规格地漏壳体、面板的成型工艺可以保存存档，切换产品生产时直接调取参数，大幅缩短模具调试时间，适配多品类卫浴五金柔性生产。设备配置过载保护、上下行程限位、紧急停止按钮等多重安全防护，出现压力超标的情况会自动停机，保护操作人员、模具与主机安全。

经过多批次试样生产检测，新设备加工的不锈钢地漏外形规整，尺寸公差稳定，工件表面缺陷明显减少，返修工作量下降，单件加工周期缩短。稳定的成型条件降低模具非正常磨损，延长了冲压模具使用寿命，帮助企业降低耗材成本。依托本次产线升级改造，不锈钢地漏拉伸成型液压机顺利落地投产，解决了薄板深拉伸的工艺痛点，实现提质、增效、降本的目标。

当前卫浴五金行业市场竞争日趋激烈，通过更新专用成型液压装备优化产线，成为五金制造企业提升产品竞争力的重要方式。该技改项目的成功落地，也为国内同类型卫浴薄板拉伸加工企业提供了可参考的实践案例。

（来源：中国工控）
