自动化设备定制连接器，需要明确哪些接口条件？

自动化产线、机械臂、视觉检测设备、PLC控制柜……当标准工业防水连接器无法适配紧凑的安装空间、特殊的电气要求或极端的工业环境时，定制就成为设备厂商的必然选择。但定制连接器最怕的不是“做不出来”，而是“前期没说清”——需求表达不完整，后期就会陷入反复打样、反复修改的泥潭。

要在前期把接口条件一次对齐，核心是围绕电气、机械、环境、信号、材料五大维度建立完整的参数清单。

一、电气接口条件：承载能力的边界

电气参数是连接器稳定工作的基础，定制时必须明确：

额定电流与电压：需结合设备最大工作电流及峰值电流预留适当裕度。小信号场景通常选用较小电流规格，伺服电机等需中等电流规格，逆变器、充电桩等大功率设备则需大电流结构

芯数与接触电阻：芯数可根据实际需求灵活配置。接触电阻越低，越有利于保障信号完整性与温升控制

线缆规格：导体材质、绝缘材料、线径范围需结合载流与柔韧性综合明确，必要时标注屏蔽结构要求

案例：某自动化产线在定制伺服电机连接方案时，前期未明确峰值电流，导致首次样品接触件温升超标；二次打样时明确了额定电流与电压并预留了温升安全余量，才通过验证。这正是电气参数书面化对齐的价值。

二、机械接口条件：空间与寿命的匹配

安装方式与外形尺寸：面板安装、PCB焊接或线端压接需明确；设备空间有限时可要求90°弯头设计降低安装深度

锁紧结构：振动工况下，卡扣快锁或螺纹锁紧等防松脱结构不可或缺

插拔寿命：工业自动化设备标准通常要求较高的插拔次数，高频调试场景建议要求更高的插拔寿命

接口规格：M12、M8、RJ45、USB等接口类型，以及公母头类型需根据设备协议明确

三、环境接口条件：防水防尘要“对症下药”

这是自动化设备定制中最容易被误读的一项。IP68与IPX9K评估的是两种完全不同的物理作用力：

IP68：测试的是静态水压渗透，适用于长期浸水场景，如户外积水、水下设备

IPX9K：测试条件是80℃高温热水、80-100 bar高压、多角度喷射，评估的是高温高压水流的动力冲击与热冲击，常见于食品加工产线、需要高压冲洗的自动化设备

两者不可互相替代。风雨交加的复杂工况，应选择同时具备IP68/IPX9K双重防护的工业防水连接器。

案例：凌科电气LP16系列工业防水连接器采用“端面+侧面”双重防水屏障设计，同步通过IP68与IPX9K双重认证，已成功应用于地铁液体安全检测仪，在潮湿、振动、偶有喷淋的车站环境中稳定运行，验证了双重防护在自动化场景中的实战价值。

四、信号与总线接口条件：高速传输的关键

自动化设备常涉及USB、千兆以太网、机器视觉高速传输，仅看电流电压远远不够：

差分阻抗、插入损耗、回波损耗、串扰四项S参数必须核查

高速连接器需内置屏蔽接地片，严格控制100Ω差分阻抗

工业以太网场景需匹配对应编码（如M12的D编码、X编码）

五、工业防水连接器材料与工艺接口条件

接触件镀层：镀金或镀银优于镀锡，厚镀层抗氧化抗磨损能力更强，高频插拔场景建议选用厚镀金工艺

外壳材质：工程塑料（PA66等）适配一般工业场景，锌合金/铝合金适配抗EMI屏蔽需求，不锈钢适配海洋、化工等强腐蚀环境

密封圈材质：高品质的硅胶等密封材质对于防水、户外耐候等非常关键

六、选对定制合作伙伴

参数清单准备好后，选择具备完整定制能力的厂家至关重要。以凌科电气为例，其定制服务能力具有典型参考价值：

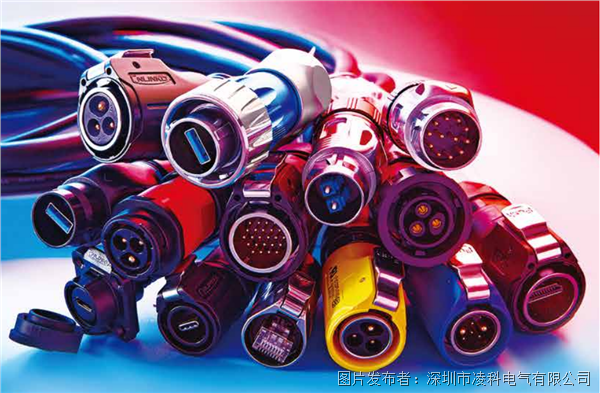

产品矩阵完整：LP、YM、BD、DH、DL、LM等全系列，覆盖电源、信号、数据全品类连接需求，M12-M32多种标准规格齐备

双重防护旗舰：LP、DL等系列防水连接器同步通过IP68与IPX9K双重测试，DL28系列至高支持50A大电流，体积较传统IEC60309插头缩小近50%

模块化定制：依托自研内芯模块化技术，非标芯数可快速响应，定制周期约20天实现量产交付

资质深厚：国家级专精特新“小巨人”企业，产品通过UL、TUV、CQC、CE等多国认证，服务全球170多个国家和地区

FAQ：自动化设备连接器定制高频疑问

Q1：定制连接器需要提供哪些核心参数？

A：需提供电气参数（额定电流/电压、芯数）、机械参数（插拔寿命、外壳材质、安装方式）、环境参数（工作温度、防护等级、抗腐蚀抗振动要求）三大类核心参数，高速信号场景还需明确差分阻抗等S参数。

Q2：IP68和IPX9K可以互相替代吗？

A：不可以。IP68评估持续浸水能力（静压），IPX9K评估高温高压喷淋耐受能力（动压+高温），两者测试的物理力完全不同。需要高压冲洗的自动化产线必须选IPX9K；需同时抗浸泡和喷淋的场景，应选择同时标注IP68和IPX9K的双重防护产品。

Q3：定制工业防水连接器的周期要多久？

A：标准品改型，非标定制（涉及结构修改但无需开新模），全新开模定制等周期各异，数周到数月不等。具备自研模块化技术的厂家如凌科电气，非标芯数定制周期约20天可量产交付。

Q4：高速信号场景定制连接器需额外明确哪些条件？

A：必须核查差分阻抗、插入损耗、回波损耗、串扰四项S参数，并要求厂家提供完整的S参数仿真模型，提前规避信号反射失真风险。

自动化设备定制工业防水连接器，本质上是把电气、机械、环境、信号、材料五大维度的接口条件一次性书面化对齐的系统工程。凌科电气作为国家级专精特新“小巨人”企业，以覆盖电源、信号、数据的全品类产品矩阵和全参数定制能力，为自动化设备厂商提供从需求沟通、方案设计到样品验证、量产交付的一站式定制服务，定制周期最快20天。如需了解更多定制信息与选型支持，可访问凌科电气官网或联系官方客服。
